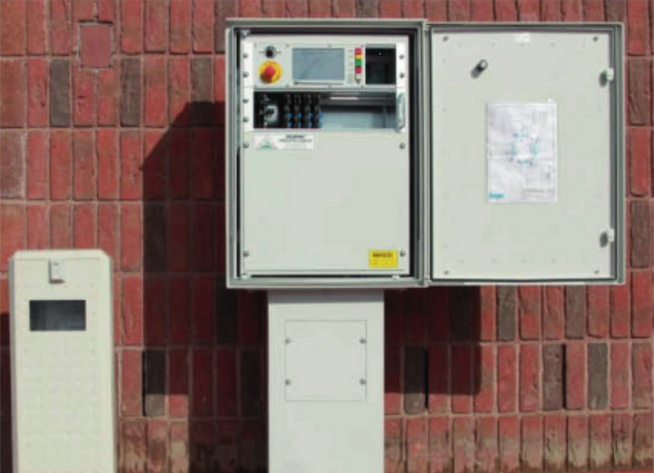

A ZFB-64 forgalomirányító berendezés

A ZFB-64 forgalomirányító berendezés cégünk saját fejlesztésű eszköze, mely a közúti jelzőlámpás csomópontok teljes körű vezérlésére szolgál. A vezérlőberendezés fejlesztése, valamint megalkotása során felhasználtuk a korábbi és jelenleg legkorszerűbbnek számító berendezések felépítésének, kialakításának és működésének, valamint a több mint 20 éves kivitelezői és üzemeltetési tevékenységünk tapasztalatait, továbbá ezeket továbbgondolva és továbbfejlesztve a mai kor igényeit kielégítő és kiszolgáló hardver és szoftver megoldásokat alkalmaztuk.

Főbb műszaki jellemzők

• 7"-os érintős kijelző: 800x480-as felbontású színes LCD kijelző
• Univerzális betét kompatibilitás: DC 12V, AC 40V, AC 230V LED betétek, valamint hagyományos 230V-os izzós fényforrások alkalmazhatósága
• Intelligens ellenőrzés: A fényforrások feszültség-, áram- és teljesítmény alapú ellenőrzésének programozhatósága
• 64 jelzőcsoportos kialakítás: Akár 4 db egymástól független csomópontra osztható fel
• Korszerű vezérlés: 2 db RISC alapú 32 bites ipari mikrokontrollert tartalmazó központi vezérlőegység
• CAN buszrendszer: Gyors és megbízható kapcsolat az egyes vezérlőkártyák között

Bemenetek és kimenetek

• 16 db gyalogos nyomógomb bemenet
• LV kártyánként 4 db detektor bemenet, mely 128 db detektor bemenetig bővíthető
• Detektorok és nyomógombok foglaltsági adatainak gyűjtése
• Közút-vasút általi kereszteződés kezelése, be- és kijelentkezési szintek visszajelzése

Speciális funkciók

• Szerviz világítás az éjszakai karbantartási feladatok elvégzéséhez
• Belső hőmérséklet mérése
• Betáplálási feszültség mérése
• Ajtónyitás érzékelés
• TCP/IP kommunikáció megvalósítása Ethernet felületen keresztül
• SIM kártyás kommunikáció vagy LTE alapú kapcsolat kiépítése 4G router segítségével
• Hurokdetektor, Radar, LiDAR, mágnesdetektor, videodetektor csatlakoztathatósága
• ZF-NET és/vagy JTR távfelügyeleti rendszerre történő csatlakozás

Szoftver jellemzők

• 16 db főprogram és 32 db alprogram alkalmazhatósága
• Ki- és bekapcsolási programok definiálhatósága
• Fix, forgalomfüggő, valamint fázisvezérelt programok kezelése
• Büntetőlámpás vezérlés megvalósíthatósága
• Vasúti, villamos fedező jelző vezérlés megvalósíthatósága
• Windows, illetve LINUX rendszeren történő programozási lehetőség
• A program USB porton keresztül történő le- vagy feltöltése (biztonsági azonosítókulcs alapján)

Műszaki specifikációk

Környezeti paraméterek

Ki- és bemenetek

• Kimenetek: Alap kiépítéssel 10 db galvanikusan leválasztott Open Collector-os
• Bemenetek: LV kártyánként 4 db galvanikusan leválasztott Open Collector-os jármű detektor bemenet és 4 db gyalogos bemenet
• Kommunikáció: ZF-NET, ZKFR, JTR
• Egyéb: CAN busz, USB
